XMPYLD-55/550撬毛臺車
產品介紹
撬毛臺車系列機由底盤行走部分、旋轉式可伸縮工作臂、自動卷纜裝置、液壓系統、電氣系統五大部分組成、采用外接電源為動力，采用全液壓驅動， 將電力、液壓、機械傳動完美結合，通過先導液控控制系統操作整機行走、撬毛、破碎、排險等系統動作。
主要用于巷道掘進、頂部排險擴巷、開鑿巷道排水溝 ;可以對煤巷、半煤巖巷和全巖巷的巷道頂板、底板以及側幫進行破碎，也可以對大塊的巖石、煤塊進行分解破碎，以便裝運,。本機適用于≤28°井巷。本機嚴格依據JB/21009—2007《立爪挖掘裝載機》、Q/YLT 06—2023《煤礦用挖掘式裝載機》產品執行標準生產，符合GB/T7935液壓元件通用技術條件、GB/T3766-2001，液壓系統通用技術條件、符合GB3836.1-2000爆炸性氣體環境用電氣設備，該設備用機械代替人工撬毛作業，適用于地下礦山采掘工程及各種井下開挖工程隧道、撬洞等撬毛作業和敲邦問頂工作，能快速有效的清除爆破作業后易冒落、垮塌、比較隱蔽的工作面頂板和兩邦不穩固的巖石，防止冒頂片邦事故發生，確保作業現場人員以及設備安全。
技術參數
| 序號 | 項目（單位） | 參數 | 備注 |
| 1 | 適應坡度（度） | ≤15 | |
| 2 | 適應斷面寬*高 | ≥4.8*4.8（±0.05） | 45°狀態下可工作的最大尺寸 |
| 3 | 長*寬*高 | 4640*1400*2200（±100） | |
| 4 | 整體工作高度范圍（米） | 3.8-4.8 | |
| 5 | 左右擺幅（度/m） | 79/5.2（±2/±0.1） | 45°狀態下可工作的最大尺寸 |
| 6 | 電機總功率（KW） | 22 | |
| 7 | 整機重量（KG） | 4500 | |
| 8 | 工作電壓(V) | 380 | |
| 9 | 釬桿直徑 | 53 | |
| 10 | 打擊頻率 | 600-1250 | |
| 11 | 工作壓力（Mpa） | 15-20 | |
| 12 | 繞線器繞線長度理論值 | 88 | 線外徑以32mm為準 |
| 13 | 理論行走速度低速（m/min) | 46.6 | |
| 14 | 理論行走速度高速（m/min) | 73.2 | |
| 15 | 操作方式 | 先導操作 | |
| 16 | 液壓油降溫方式 | 風冷降溫 | |
| 17 | 過濾統計 | 高壓+低壓+進回油 | |
| 18 | 油泵 | 負載敏感泵 | |
| 19 | 閥 | 負載敏感多路閥 |

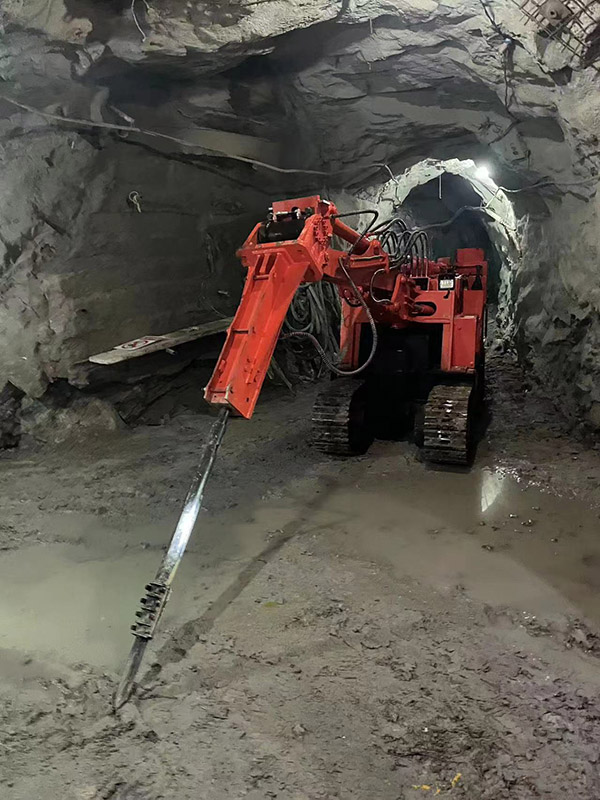

施工案例
